純水設備，它采用的是主要是
反滲透膜技術。它的工作原理是對
水施加一定的壓力，使水分子和離子態的礦物質元素通過反滲透膜，而溶解在水中的絕大部分無機鹽(包括重金屬)、有機物以及細菌、病毒等無法透過
反滲透膜，從而使?jié)B透過的純凈水和無法滲透過的濃縮水嚴格的分開;反滲透膜上的孔徑只有0.0001微米,而病毒的直徑一般有0.02-0.4微米,普通細菌的直徑有0.4-1微米。
基本信息
中文名稱： 純水設備
外文名稱： Pure water one
使用行業： 工業電子、光學等精密清洗，食品飲料加工等
技 術： 反滲透膜技術
發展歷程
近幾十年以來，
混合床離子交換技術一直作為
超純水制備的標準工藝。由于其需要周期性的再生且再生過程中使用大量的化學藥品(酸堿)和
純水，并造成一定的環境問題，因此需要開發無酸堿
超純水系統。
正因為傳統的離子交換已經越來越無法滿足現代工業和環保的需要，于是將膜、樹脂和電化學原理相結合的
EDI技術成為水處理技術的一場革命。其
離子交換樹脂的再生使用的是電，而不再需要酸堿，因而更滿足于當今世界的環保要求。
自從1986年EDI膜堆技術工業化以來，全世界已安裝了數千套
EDI系統，尤其在制藥、半導體、電力和表面清洗等工業中得到了大力的發展，同時在
廢水處理、飲料及微生物等領域也得到廣泛使用。
設備介紹
折疊EDI裝置的優點
EDI裝置是應用在反滲透系統之后，取代傳統的混合離子交換技術(MB-DI)生產穩定的去離子水。EDI技術與混合離子交換技術相比有如下優點:
①水質穩定;②容易實現
全自動控制;③不會因再生而停機;④不需化學再生;⑤運行費用低;⑥占地面積小;⑦無污水排放。
EDI技術是一種具有革命性意義的水處理技術，將
電滲析與
離子交換有機地結合在一起的連續去鹽工藝，屬高科技綠色環保技術。EDI凈水設備具有連續出水、無需酸堿再生和無人值守等優點，已在制備純水的系統中逐步取代
混床作為精處理設備使用。
EDI裝置是應用在
反滲透系統之后，取代
離子交換樹脂，無需酸堿再生，具有水質穩定、運行費用低、操作管理方便、占地面積小等特點。
|
項目 |
EDI |
混床 |
|
產水性質 |
15~18MΩ·cm |
2~10MΩ·cm |
|
穩定性 |
水質穩定 |
水質受樹脂交換狀況，再生品質影響大 |
|
操作性 |
操作簡便，無需專業熟練工 |
再生時對操作人員操作水平要求高 |
|
環保性 |
無需酸堿，無任何化學污染 |
需要酸堿再生，需解決酸堿儲存與排放的問題 |
|
連續運行 |
再生時無需停機，邊運行邊再生 |
再生時需要停機再生 |
|
運行費用 |
低 |
高 |
|
初期投資 |
較高 |
低 |
超純水設備采用預處理、反滲透技術、混床、EDI裝置以及后級處理等方法，將水中的導電介質幾乎完全去除，又將水中不離解的膠體物質、氣體及有機物均去除至很低程度的水處理設備。 超純水設備又稱做:超純水器，超純水機，超純水儀，超純水系統，實驗室超純水器等。 超純水機所生產的超純水電阻率一般應大于10兆歐，10兆歐以上的水才叫超純水。一般超純水出水能達到18.25兆歐。
①預處理
1、 傳統工藝由
機械過濾器、
活性炭過濾器和
保安過濾器組成。
2、 最新工藝由機械過濾器、保安過濾器和
超濾組成。
②
反滲透系統
1、 由
高壓泵和
反滲透組成
2、 可分為一級反滲透和
二級反滲透
③ 精處理系統
1、
離子交換和
微孔過濾器組成
2、 EDI和微孔過濾器組成
超純水設備制備工藝
1、預處理系統→
反滲透系統→中間水箱→粗
混合床→精混合床→純水箱→純水泵→
紫外線殺菌器→
拋光混床→
精密過濾器→用水對象 (≥18MΩ.CM)(傳統工藝)
2、預處理→
反滲透→中間水箱→水泵→EDI裝置→純化水箱→純水泵→紫外線殺菌器→拋光混床→0.2或0.5μm精密過濾器→用水對象(≥18MΩ.CM)(最新工藝)
3、預處理→一級反滲透→加藥機(PH調節)→中間水箱→第
二級反滲透(正電荷反滲膜)→純水箱→純水泵→EDI裝置→紫外線殺菌器→0.2或0.5μm精密過濾器→用水對象(≥17MΩ.CM)(最新工藝)
4、預處理→
反滲透→中間水箱→水泵→EDI裝置→純水箱→純水泵→
紫外線殺菌器→0.2或0.5μm
精密過濾器→用水對象(≥15MΩ.CM)(最新工藝)
5、預處理系統→
反滲透系統→中間水箱→純水泵→粗
混合床→精混合床→紫外線殺菌器→精密過濾器→用水對象 (≥15MΩ.CM)(傳統工藝)以上工藝各有各的優勢，你可以根據你自身的情況選購適合你的工藝。隨著科學的發展，很多新的工藝已經替代了舊的工藝，反滲透法制取
高純水已經普及，也是最為現今的工藝。
應用領域
1、電廠化學水處理
2、電子、半導體、精密機械行業
超純水
3、食品、飲料、飲用水的制備
4、小型純水站，團體飲用純水
5、精細化工、精尖學科用水
6、其他行業所需的
高純水制備
7、制藥工業
工藝用水
8、海水、
苦咸水的淡化
1. 透水量大，
脫鹽率高。正常情況下≥98%
2. 對有機物，膠體、微粒、細菌、病毒、熱源等有很高的截留去除作用。
3. 能耗小，水利用率高，運行費用低于其它
脫鹽設備。
4. 分離過程沒有相變，具有可靠穩定性。
5. 設備體積小，操作簡單、容易維護，適應性強，使用壽命長
應用范圍
反滲透純水設備的應用范圍
1.電子、工業、醫藥、食品等工業中純水、
超純水的制備;
2.輕紡、
化工行業工藝用水/化工循環水、化工產品制造等凈化與制備用水;
3.食品飲料工業用水、飲用純凈水、飲料、啤酒、白酒、保健品等用水的凈化與制備用水;
4.工業生產中對水溶液進行有用物質和濃縮與回收;
5.電力行業鍋爐補給水、 火力發電鍋爐、廠礦中低壓鍋爐動力系統等企業高壓鍋爐補給水的預
脫鹽處理;
6.
苦咸水和海水的脫鹽淡化;
7.純凈水裝置作為高純水生產的一級除鹽設備。
8.社區、 房產物業、學校、工廠、醫院、茶樓、賓館、美容院、食堂等人數較多的各類企事業單位。
9.可用于桶裝水、礦泉水等灌裝水的制取工作。
10.電子工業用水 集成電路、
硅晶片、
顯示管等電子元器件沖洗水
11.制藥行業用水 大輸液、針劑、片劑、生化制品、
設備清洗等;
12.海水、
苦咸水淡化 海島、艦船、
海上鉆井平臺、
苦咸水地區
13.其它
工藝用水 汽車、家電涂裝、
鍍膜玻璃、化裝品、
精細化學品等用
超純水。
故障處理
|
故障現象 |
原因分析 |
排除方法 |
|
難以順利啟動 |
原水壓力低，流量不足 |
啟動增壓泵或增加原水罐 |
|
保安過濾器內精濾芯堵塞 |
更換精濾芯> |
|
開機初期純水電導率偏高 |
膜內防腐液所致 |
沖洗RO膜30-60分鐘 |
|
工作壓力不在額定范圍且膜壓力調節閥關死 |
將工作壓力調至額定范圍但不得關死調節閥 |
|
水質口感不好或有異味 |
活性炭吸附性飽和不能有效吸附水中異味、余氯 |
更換活性炭濾料 |
|
產水量明顯下降 |
原水硬度高RO膜易結垢 |
配套自動軟水器并清洗RO膜 |
|
水溫低，產水量正常下降 |
可對進水加熱，不宜超過45℃ |
|
RO膜被有機物污染 |
用B型清洗劑清洗RO膜 |
|
運轉不正常 |
電器元件可能損壞 |
參照電路圖檢查元件排除故障 |
常見故障
一、純水水處理設備的高壓泵不啟動，無法造水
1、檢查是否停電，插頭是否插上
2、檢查低壓開關是否失靈，不能接通電源
3、檢查水泵和變壓器是否短路，或整機線路連接有誤
4、檢查高壓開關或
水位控制器是否失靈，無法復位
5、檢查電腦盒是否有故障(指微電腦型)
二、高壓泵正常工作，但無法造水
1、高壓泵失壓
2、進水電磁閥有故障無法進水(純水廢水均無)(是否接反)
3、前置濾芯堵塞(純水廢水均無或廢水很小)
4、
逆止閥失靈(有廢水無純水)
5、自動沖洗電磁閥失靈，不能有效關閉(一直處于沖洗狀態)
6、電腦盒有故障不能關閉反沖電磁閥(一直處于沖洗狀態)
7、
RO膜堵塞
三、高壓泵不停機
1、高壓泵壓力不足，不能達到高壓設定的壓力
2、逆止閥堵塞，不出純水
3、高壓失靈，無法起跳
四、高壓泵停機，但廢水不停
1、電磁閥失靈，不能有效斷水
2、電腦盒有故障，不能關閉電磁閥(指微電腦型)
3、
逆止閥泄壓(廢水流量小)
五、水滿后，機器反復起跳
1、原水壓力不足
2、逆止閥泄壓
3、高壓開關或
液位開關失靈
4、系統有泄壓現象
六、純水設備的壓力桶水滿，但純水無法流出
1、
壓力桶氣壓泄掉
2、后置活性炭堵塞
七、純水流量不足
1、前置濾芯堵塞
2、
高壓泵壓力不足
3、
RO膜堵塞
4、廢水閥或廢水比例器過于導通
5、后置
活性碳堵塞
6、壓力桶壓力不足或內部破壞
八、管路接口附近漏水是何原因?
1、檢查
PE管管頭是否切平，
2、檢查管塞是否塞到位，
3、檢查螺冒是否擰緊。
九、純水設備運行過程中有異常噪音是何緣故?
1、檢查
逆止閥是否失靈或老化
2、檢查是否
高壓泵質量出現問題
十、純水設備日產水量達不到要求是何原因?
1、檢查是否計算有誤
2、檢查水泵壓力是否到位(0.6Mpa)
3、檢查廢水閥或廢水比例器是否過于通導
4、檢查水溫是否太低
十一、濃水管無濃水排出，所制純凈水與自來水TDS值相同
可能出現的原因:可能出現在產品剛安裝、較大范圍拆卸水機、從新安裝后?？赡苠e將高壓泵與
RO膜膜殼之間的水管直接接到后置活性碳的三通處，使
高壓泵出的自來水直接進入儲水桶。
處理方法:正確換接
十二、制出的純水口感不好或有異味
1、檢查RO膜除濾效果，是否降低或失效。
2、檢查RO膜殼的純水和廢水端是否隔斷或出現裂縫。
3、檢查
RO膜橡皮圈一端是否大小合適或破損。
4、檢查后置活性碳作用是否有效。
十三、純水設備不工作
可能出現的原因:
1、檢查是否停電、插頭插入是否牢靠。
2、檢查低壓開關接線插頭是否脫落或失靈以導致電源觸點無法回位。
3、檢查各接線端子的連接線是否脫落。
4、檢查自來水水壓是否過低，以造成低壓開關不工作。
處理方法:
1、接上脫落的插頭
2、更換低壓開關
3、裝上脫落的連接線
超純水
所屬類別 :
其他器材相關
超純水，又稱UP水，電阻率達到18MΩ*cm(25℃)的水。常用于集成電路工業中用于半導體原材料和所用器皿的清洗、光刻掩模版的制備和硅片氧化用的水汽源等。此外，其他固態電子器件、厚膜和薄膜電路、印刷電路、真空管等的制作也都要使用超純水。
基本信息
中文名 超純水
外文名 Ultrapure water
超純水處理:既將水中的導電介質幾乎完全去除，又將水中不離解的膠體物質、氣體及有機物均去除至很低程度的水。電阻率大于18MΩ*cm，或接近18.3MΩ*cm極限值(25℃)。
超純水處理，是一般工藝很難達到的程度，采用預處理、
反滲透技術、超純化處理以及后級處理四大步驟，多級過濾、高性能離子交換單元、超濾過濾器、紫外燈、除TOC裝置等多種處理方法，電阻率方可達18.25MΩ*cm(25℃)。
超純水是美國科技界為了研制超純材料(半導體原件材料、納米精細陶瓷材料等)應用蒸餾、去離子化、反滲透技術或其它適當?shù)某R界精細技術生產出來的水，這種水中除了水分子(H2O)外，幾乎沒有什么雜質，更沒有細菌、病毒、含氯二惡英等有機物，當然也沒有人體所需的礦物質微量元素。
基本概況
超純水處理是指下列雜質含量極低的水:
①無機電離雜質，如 Ca、Mg、Na、K、Fe、Fe、Mn、Al、HCO、CO3、SO4、Cl2、NO3、NO2、SiO3、PO4等;
②有機物，如烷基苯磺酸、油、有機鐵、有機鋁以及其他碳氫化合物等;
③顆粒，如塵埃、氧化鐵、鋁、膠體硅等;
④微生物，如細菌、浮游生物和藻類等;
⑤溶解氣體，如N2、O2、CO2、H2S等。超純水中電離雜質的含量用水的電阻率數值來衡量。理論上，純水 中只有H離子和OH離子參加導電。在25℃時超純水的電阻率為 18.3(兆歐·厘米)，一般約為15~18(兆歐·厘米)。
超純水中有機物含量由測定有機物碳含量而定，電子工業超純水中規定含量為50~200微克/升，并要求直徑大于1微米的顆粒性物質每1毫升內含量為1~2個，微生物每1毫升為0~10個?，F(xiàn)代采用預處理、電滲析、紫外線殺菌、反滲透、離子交換、超濾和各種膜過濾技術等，使超純水的電阻率在25℃時達到18(兆歐·厘米)。
依各種原水水質和用戶要求的不同，超純水的制備工藝大體可分為預處理、脫鹽和精處理三步。
包括砂濾、多介質過濾、軟化、加氯、調節pH、活性碳過濾、脫氣等。過濾可除去 1~20微米大小的顆粒，軟化和調節pH可防止反滲透膜結垢，加氯是殺菌?；钚蕴歼^濾是除去有機物和自由氯，脫氣是清除溶于水中的CO2等。
包括電滲析、反滲透、離子交換。電滲析的原理是在外加直流電場作用下利用陽離子和陰離子交換膜對離子選擇性透過，脫鹽率可達95%以上。反滲透是滲透現象的逆過程，在濃溶液上加壓力，使溶劑從濃溶液一側通過半透膜向稀溶液一側反向滲透，脫鹽可達98%，并能除去99%的細菌顆粒和溶解在水中的有機物。離子交換的原理是當水通過陽離子交換樹脂時，水中的陽離子被陽離子交換樹脂吸附，樹脂上可交換的陽離子如H離子被置換到水中，并和水中的陰離子結合成相應的無機酸，如這種含有無機酸的水，當下一步通過陰離子交換樹脂層時，水中的陰離子被陰離子交換樹脂吸附。
樹脂上可交換的陰離子如OH離子被置換到水中，并與水中的H離子結合成水，即精處理 包括紫外線殺菌、終端膜過濾和超濾。紫外線殺菌是因生物體的核酸吸收紫外線光的能量而改變核酸自身結構，破壞核酸功能而使細菌死亡。殺菌最強的光譜波長為2600埃(260nm)。各種膜過濾能除掉直徑大于 0.2微米的顆粒，但對于清除有機物則不如反滲透和超濾有效。超濾是把各種選擇性的分子分離。在超濾過程中，水在壓力下流過一個卷式或中空纖維膜棒。膜孔徑在10~200埃范圍內，薄膜厚度為0.1~0.5微米，附在一個中孔的纖維棒內壁上，超濾能除去細菌和0.05微米的粒子。
超純水
超純水，主要工藝流程
⒈預處理----復床 ----
混床---
拋光樹脂
⒉預處理----反滲透---混床---拋光樹脂
⒊預處理----反滲透----CEDI膜塊----拋光樹脂
傳統超純水制取設備工藝流程:原水-多介質過濾器-活性炭過濾器-一級除鹽-混床-超純水
膜法超純水制取設備工藝流程:原水-
超濾-反滲透-
EDI-超純水
在膜法工藝中，超濾，微濾替代澄清，石英砂過濾器，活性炭過濾器，除去水中的懸浮物膠體和有機物，降低
濁度，SDI，COD等，可以實現反滲透裝置對污水回用的安全，高效運行，以反滲透替代離子交換器脫鹽，進一步除去有機物，膠體，細菌等雜質，可以保證反滲透出水滿足EDI進水的要求，以EDI代替混床深度脫鹽，利用電而不是酸堿對樹脂再生，避免了二次污染。
折疊實驗室用水標準
中國國家實驗室分析用水標準(GB6682-92)《分析實驗室用水規格和實驗方法》:
|
指標名稱 |
一級水 |
二級水 |
三級水 |
|
|
1級水>10MΩ |
2級水>1MΩ |
3級水>0.2MΩ |
|
PH值范圍(25℃) |
-- |
-- |
5.0-7.5 |
|
比電阻MΩ.cm(25℃)> |
10 |
1 |
0.2 |
|
電導率(25℃)≤ |
0.1 |
1 |
5 |
|
可氧化物[以O計]mg/L |
-- |
0.08 |
0.40 |
|
吸光度(254nm,1cm光程)≤ |
0.001 |
0.01 |
-- |
|
二氧化硅(mg/L) |
0.02 |
0.05 |
-- |
|
蒸發殘渣(mg/L) |
-- |
1.0 |
2.0 |
區別介紹
純水是指既將水中易去除的強電介質去除，又將水中難以除去的硅酸等弱電解質去除至一定程度的水。純水的含鹽量在1.0mg/L以下，電導率小于5.0μs/cm。
超純水(高純水)是指將水中的導電介質幾乎全部去除，又將水中不離解的膠體物質、氣體和有機物均去除至很低程度的水。高純水的含鹽量在0. 3mg/L以下，電導率小于0. 2μs/cm。
相關應用
1、電子、電力、電鍍、照明電器、實驗室、食品、造紙、日化、建材、造漆、蓄電池、化驗、生物、制藥、石油、化工、鋼鐵、玻璃等領域。
2、化工工藝用水、化學藥劑、化妝品等用純水。
3.單晶硅、半導體晶片切割制造、半導體芯片、半導體封裝 、引線柜架、集成電路、液晶顯示器、導電玻璃、顯像管、線路板、光通信、電腦元件 、電容器潔凈產品及各種元器件等生產工藝用純水。
4.高壓變電器的清洗等

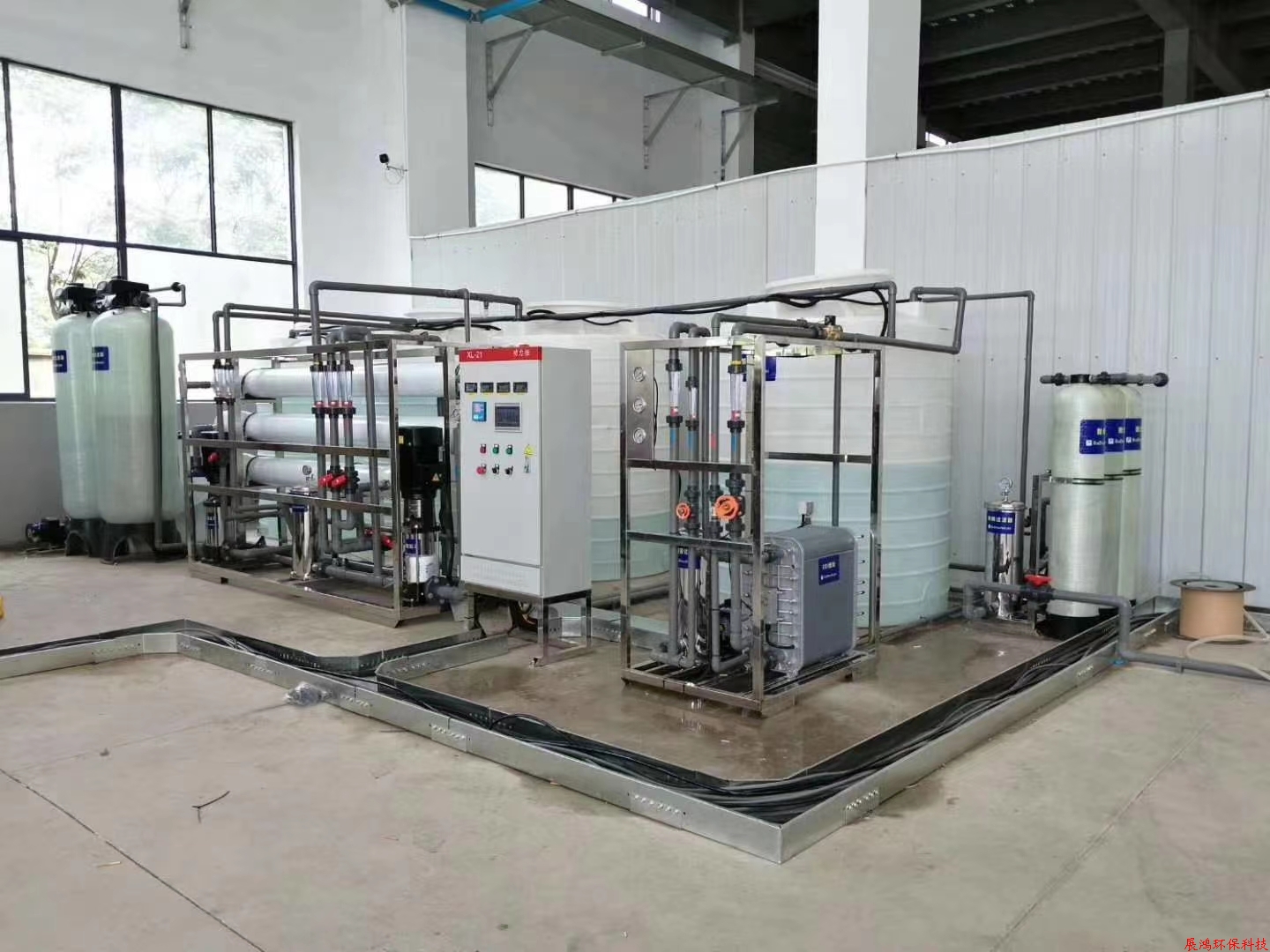

附：工程案例！
